XY6853A 5G安卓智能核心板(MT6853 天璣720平臺)

CPU:MediaTek MT6853 天璣720 架構:2X ARM Cortex-A76 up to 2.0GHz + 6X ARM Cortex-A55 up to 2.0GHz 操作系統:Android 11.0 內存 : 4GB+64GB/6GB+128GB 顯示屏:支持FHD+(1080X2520) 攝像頭: 6400萬 網絡支持:2G/3G/4G/5G全網通 無線連接:WiFi/Bluetooth/GPS/Beidou NPU: 1T算力

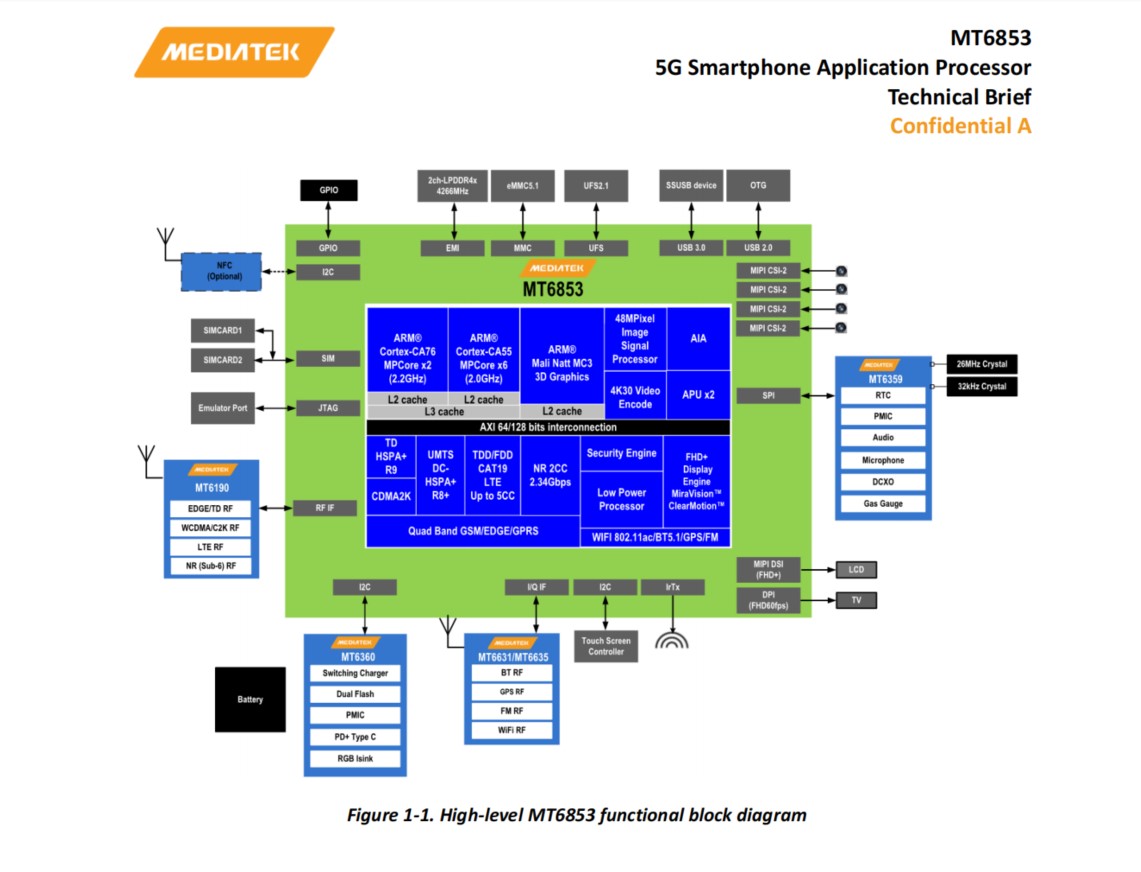

        XY6853A 是一款基于 MTK 的 MT6853(聯發科技天璣 720 )平臺、工業級高性能、可運行 android 11.0操作系統的 5G AI 智能模塊 , 支 持 NR-SA/NR-NSA/LTE-FDD(CAT-18)/LTE-TDD(CAT-18)/WCDMA/TDSCDMA/EVDO/CDMA/GSM 等多種制式;支持 WiFi 5 802.11 a/b/g/n/ac,BT v2.1+EDR,3.0+HS,v4.1+HS,V5.1,支持 Beidou(北斗),Galileo,Glonass,GPS,QZSS 多種制式衛星定位;擁有多個音頻、視頻輸入輸出接口和豐富的 GPIO 接口。




類型

頻段

NR-SA

N1/N41/N77/N78/N79

NR-NSA

N78+B1/B3/B5/B8,N79+B3/B39,N41+B3/B39

LTE-FDD

B1/B3/B5/B8

LTE-TDD

B34/B38/B39/B40/B41

WCDMA

B1/B5/B8

TD-SCDMA

B34/B39

EVDO/CDMA

BC0

GSM

B3/B5/B8

DL CCA

B1/B3/B38/B39/B40/B41

DL NCCA

B3/B40/B41

Inter CA

B1+B3 B3+B5 B1+B5 B39+B41

UL CCA

B3/B38/B39/B40/B41

WiFi 802.11a/b/g/n/ac

2400~2483.5MHz/5725~5850MHz/5925MHz

BT V2.1+EDR,3.0+HS,V4.2+HS,BT5.1

2400~2483.5MHz

GNSS

Beidou(北斗),Galileo,Glonass,GPS,QZSS

*注:頻段以具體出貨為準。


MT6853 是貼片式模塊,共有 184LCC+237LGA 管腳。尺寸僅有 50.0mm × 50.0mm ×2.65mm,可以通過焊盤內嵌于各類 M2M 產品應用中,非常適合開發車載電腦、多媒體終端、智能家居、物聯網終端等移動設備。

備注

1.DL CCA: Downlink Intra-band Contiguous Carrier Aggregation 下行帶內連續載波聚合

2.DL NCCA: Downlink Intra-band No-Contiguous Carrier Aggregation 下行帶內非連續載波聚合

3.Inter CA: Inter band Carrier Aggregation 帶間載波聚合

4.UL CCA: Uplink Intra-band Contiguous Carrier Aggregation 上行帶內連續載波聚合



2主要性能


Process

7nm

應用處理器

2xCortex-A76up to 2.0GHz + 6xCortex-A55 up to 2.0GHz

GPU

Arm Mali-G57 MC3 Open CL 2.2

攝像頭接口

4xMIPI CSI(4 Data lanes)64MP @ 30fps

video decode

4K 30fps H.264/H.265/VP9

video encode

4K 30fps H.264/H.265

LCM 接口

MIPI DSI(4 Data lanes)最高分辨率支持 FHD+ (1080x2520@90Hz)

AI Accelerator

Up to 1TOPs(每秒 1 萬億次運算)


其他性能參數



性能

說明

調制解調處理器

2MDSPRVSS處理器
ARM最高頻率416MHz

供電

VBAT供電電壓范圍:3.5V~4.35V典型供電電壓:4.2V

發射功率

Class4(33dBm±2Db)forGSM850/GSM900
Class1(30dBm±2Db)forDCS1800/PCS1900
ClassE2(27dBm±3Db)forEGSM900/GSM8508PSK
ClassE2(26dBm±3Db)forDCS1800/PCS19008PSK
Class3(24dBm+l/-3Db)forWCDMAbands
Class3(24dBm+l/-3Db)forCDMABCO
Class3(24dBm+l/-3Db)forTD-SCDMAB34/B39
Class3(23dBm±2.7Db)forLTEFDDbands
Class3(23dBm±2.7Db)forLTETDDbands
Class3(23dBm±2.7Db)forNRSAbands
Class3(23dBm±2.7Db)forNRNSAbands

NR特性

支持3GPPR153.5GbpsDL/775MbpsUL
支持5-100MHz射頻帶寬
支持下行4x4MIM0,上行2x2MIM0
SA:Max2.3Gbps(DL),625Mbps(UL)
NSA:Max3.5Gbps(DL),775Mbps(UL)

LTE特性

支持3GPPRllLTECAT-18DL/CAT-13UL
支持1.4-20MHz射頻帶寬
支持下行4x4MIM0
FDD:Max1.2Gbps(DL),150Mbps(UL)
TDD:Max1.2Gbps(DL),150Mbps(UL)

WCDMA特性

支持3GPPR9DC-HSPA+
支持16-QAM,64-QAMandQPSKmodulation
3GPPR6HSUPA:Max11.5Mbps(UL)
3GPPR8DC-HSPA+:Max42.2Mbps(DL)

TD-SC漩A特性

支持3GPPR81.28TDD
TD-HSDPA:MAX2.8Mbps(DL)
TD-HSUPA:MAX2.2Mbps(UL)

CDMA特性

Max3.1Mbps(DL),1.8Mbps(UL)

GSM/GPRS/EDGE特性

GPRS:支持GPRSmulti-slotclass12
編碼格式:CS-1,CS-2,CS-3和CS-4
每幀最大4個Rx時隙

GSM/GPRS/EDGE特性

EDGE:支持EDGEmulti-slotclass12
支持GMSK和8PSK
編碼格式:CS1-4和MCS1-9

WLAN特性

2.4GHz/5GHz雙頻段,支持802.lla/b/g/n/ac,支持AP模式

Bluetooth特性

BTv2.1+EDR,3.0+HS,v4.1+HS,V5.1(LowEnergy)

衛星定位

Beidou,Galileo,Glonass,GPS,QZSS

EMMC/UFS

最高支持UFS2.1,256GByte;

DDR

最高支持12GByte@2channels16bitxLPDDR4X4266MHz

短消息(SMS)

Text與PDU模式

點到點MO和MTSMS廣播SMS存儲:默認SIM

AT命令

不支持

音頻接口

音頻輸入:4組模擬麥克風輸入1路作為耳機MIC輸入,一路主MIC,Voicewakeup,另外兩路降噪
MIC音頻輸出:AB類立體聲耳機輸出AB類差分聽筒輸出AB類差分輸出給外部音頻功放

USB接口

支持USB3.0Device模式,數據傳輸速率最大5.OGbps,用于軟件調試和軟件升級等支持USB2.0OTG

USIM卡接口

2組USIM卡接口,支持USIM/SIM卡:1.8V和3V支持雙卡雙待

SDIO接口

支持SD/SDHC/MS/MSPR0/MMC/SDI02.0or3.04bitSDIO,8bitSDIO
支持熱插拔

I2C接口

8組I2C,最高速率至400K,當使用I2C的DMA時最高速度可以達到3.4Mbps,用于TP、Camera>Sensor等外設

SPI接口

3組SPI接口,最高速率至27Mbit/s,支持DMAmode。

ADC接口

四路,用于通用12bitADC,Inputrange=0.05~l.45V

天線接口

7個RF天線、WIFI/BT天線、GNSS天線、FMRX天線接口

物理特征

尺寸:50±0.15×50±0.15×2.8±0.2mm
接口:184LCC+169LGA
翹曲度:<0.3mm
重量:10.9g

溫度范圍

正常工作溫度:-20°C~+70°C
極限工作溫度:-25°C和+80°C1)
存儲溫度:-40°C~+85°C

軟件升級

通過USB

RoHS

符合RoHS標準

4.應用接口

4.1概述

MT6853模塊共有 184LCC+169LGA SMT 焊盤。以下章節詳細闡述了模塊各組接口的功能:

電源供電

VRTC 接口

LCM 接口

TP 接口

攝像頭接口

音頻接口

USB 接口

USIM 接口

UART 接口

SDIO 接口

I2C 接口

SPI 接口

ADC


4.2 管腳分配(見參考原理圖 PCB)

4.3管腳描述

IO 參數定義

類型

描述

IO

輸入/輸出

DI

數字輸入

DO

數字輸出

PI

電源輸入

PO

電源輸出

AI

模擬輸入

AO

模擬輸出

OD

漏極開路

MT6853模塊的管腳功能及電氣特性描述如下表所示:

電源

管腳名稱     管腳號 I/O      描述              DC特性                   備注

VBAT

161 , 162, 163

PI

模塊基帶電源

Vmax=4. 35V Vmin=3. 5V Vnorm=4. 2V

電源必須能夠提供達3A的 電流,建議外部加齊納二極 管(5.lV/500mW)和 TVS 管(2800W4. 5V)作浪涌保護。

VMIPLFE

67

PO

輸出1.8V

Vnorm=l.8V IOmax=200mA

外部射頻MIPI器件專用電 源

VBATS.GND

166

AV

Fuel gaugevoltage detection


電池電壓檢測PIN, LAYOTU時需要差分包地,不能受到 干擾

VBATS

164

AV

Fuel gaugevoltage detection


VFE28_PMU

J12

PO

輸出2.8V

Vnoi*m=2.8V IOmax=200mA

外部射頻開關專用電源。

CS_N

165

Al

Fuel gauge ADCinput


電量:計的檢測PIN, LAYOUT時需要差分包地,不能受到 干擾。

CS_P

166

Al

Fuel gauge ADC input


BAT ON

167

Al

電池檢測口


電池溫度檢測

SYSRSTB

H13

DI

系統復位


不用則需要懸空,拉低電平 系統立即復位并關閉。

VRTC

5

PI/PO

RTC 接口

V0max=2. 8V VBAT無連接時: VI=2. 0V~3. 25V Iin max=130uA

可對外充電(2.8V 2mA). 不用則懸空,接后備電池時 需串聯1.5K電阻。

VI018_PMU

153

PO

輸出1.8V

Vnorm=l.8V IOmax=600mA

提供外部接口電源,使用時 需要外部并聯2. 2uF~4. 7uF







電容,不用則懸空



VIO28_PMU


156


PO


輸出 2.8V

Vnorm=2.8V IOmax=200mA

提供外部接口電源,使用時

需要外部并聯 2.2uF~4.7uF 電容,不用則懸空



VMCH_PMU


125


PO


SD 卡供電電源

Vnorm=3.0/3.3V

IOmax=800mA






















GND

59/61/64/66/74/

101/103/106/108

45/155/158/159/

/A5/A6/A7/A8/A9

3/B6/B7/B8/B9/B

/C11/C12/C13/D1

10/D11/D12/D13/

4/F5/F6/F7/F10/F

4/G9/G10/G11/G

9/N10/N11/N12/ N13/M8/M9/M10

L7/L8/L9/L10/L11

9/K10/K11/K12/K

H7

DO

UART0 發送數據

VOLmax=0.45V

VOHmin=1.35V

1.8V 電源域

不用則懸空

URXD0


H6


DI


UART1 發送數據

VILmax=0.63V

VIHmin=1.17V

1.8V 電源域

不用則懸空


UTXD1

<span font-size:10.5pt;"="">G6

DO

UART1 接收數據

VOLmax=0.25V

1.8V 電源域


SDIO/SD 卡接口

管腳名稱

管腳號

I/O

描述

DC 特性

備注




MSDC1_CLK




122




DO




SDIO




CLK

For 1.8V SD 卡: VOLmax=0.45V VOHmin=1.4V

For 2.95V SD 卡:

VOLmax=0.37V VOHmin=2.2V







MSDC1_CMD







121







IO







SDIO







CMD

For 1.8V SD 卡: VILmax=0.58V VIHmin=1.27V VOLmax=0.45V VOHmin=1.4V

For 2.95V SD 卡: VILmax=0.73V VIHmin=1.84V VOLmax=0.37V

VOHmin=2.2V

MSDC1_DAT0

123

IO

SDIO

DATA0

For 1.8V SD 卡: VILmax=0.58V VIHmin=1.27V VOLmax=0.45V VOHmin=1.4V

For 2.95V SD 卡: VILmax=0.73V VIHmin=1.84V VOLmax=0.37V

VOHmin=2.2V

MSDC1_DAT1

124

IO

SDIO

DATA1



MSDC1_DAT2


119


IO

SDIO

DATA2




MSDC1_DAT3



120



IO



SDIO



DATA3


SD_DET (EINT6)

專用中斷口


118


IO


SD 卡檢測信號

VILmax=0.63V VIHmin=1.17V

SD 卡插入檢測信號,低電平有效,

不用可懸空

觸摸屏接口






管腳名稱

管腳號

I/O

描述

DC 特性

備注

TP_INT

(EINT14)


73


DI


觸摸屏中斷信號

VILmax=0.63V

VIHmin=1.17V


1.8V 電源域

TP_RST

(GPIO15)

72

DO

觸摸屏復位信號

VOLmax=0.45V

VOHmin=1.35V

1.8V 電源域

低電平復位

TP_I2C_SCL

(SCL0)

109

DO

觸摸屏 I2C 時鐘


1.8V 電源域

內部已有上拉

TP_I2C_SDA

(SDA0)


110


DI


觸摸屏 I2C 數據


1.8V 電源域

內部已有上拉

VTP_PMU

100

PO

觸摸屏供電

輸出 2.8V

Vnorm=2.8V

按鍵接口






管腳名稱

管腳號

I/O

描述

DC 特性

備注


PWRKEY


132


DI


模塊開關機按鍵


內部 VBAT 上拉,低電平有效(外部不能

接上拉)




KPCOL0




124




DI




按鍵列




VILmax=0.63V VIHmin=1.17V

不用則需要懸空不需要外加上拉

COL0 短路到 GND 時, 可以進入強制下載模式,不能作為 GPIO 使


KPCOL1


125


DI


按鍵列

VILmax=0.63V VIHmin=1.17V

不用則需要懸空不需要外加上拉

可以作為 GPIO 使用


KPROW0


126


DO


按鍵行

VOLmax=0.45V

VOHmin=1.35V

不用則需要懸空

可以作為 GPIO 使用

KPROW1

127

DO

按鍵行

VOLmax=0.45V

VOHmin=1.35V

不用則需要懸空

可以作為 GPIO 使用

SENSOR_I2C 接口

管腳名稱

管腳號

I/O

描述

DC 特性

備注

SCL0

93

OD

外部傳感器

I2C0 時鐘


1.8V 電源域,內部有

上拉,用于 CTP。

SDA0

92

OD

外部傳感器

I2C0 數據



SCL1

G2

OD

外部傳感器

I2C1 時鐘


1.8V 電源域,內部有

上 拉 , 用 于 MEMS Sensor。

SDA1

G1

OD

外部傳感器

I2C1 數據



SCL2

21

OD

外部傳感器

I2C2 時鐘


1.8V 電源域,內部有

上拉,用于攝像頭。

SDA2

22

OD

外部傳感器

I2C2 數據



SCL3

A2

OD

外部傳感器

I2C3 時鐘


1.8V 電源域,內部有

上拉,用于 NFC 等。

SDA3

A3

OD

外部傳感器

I2C3 數據



SCL4

33

OD

外部傳感器

I2C4 時鐘


1.8V 電源域,內部有



SDA4

34

OD

外部傳感器


I2C4 數據


上拉,用于后副攝像頭。

SCL6

94

OD

外部傳感器

I2C4 時鐘

1.8V 電源域,內部有

上拉,用于后副攝像

頭。

SDA6

95

OD

外部傳感器

I2C4 數據


SCL8

171

OD

外部傳感器

I2C4 時鐘

1.8V 電源域,內部有

上拉,用于后副攝像頭。

ADC 接口






管腳名稱

管腳號

I/O

描述

DC 特性

備注

ADC_IN3

77

AI

通用 ADC 檢測


最高輸入電壓 1.45V

ADC_IN4

A33

AI

通用 ADC 檢測


最高輸入電壓 1.45V

ADC_IN5

A32

AI

通用 ADC 檢測


最高輸入電壓 1.45V

ADC_IN6

B29

AI

通用 ADC 檢測


最高輸入電壓 1.45V

管腳名稱

管腳號

I/O

描述

DC 特性

備注

ANT0

96

IO

RF 天線接口

50 歐姆特性阻抗

PRX_LB+PRX_MHB

ANT1

107

IO

RF 天線接口

50 歐姆特性阻抗

DRX_LMHB

ANT2

55

IO

RF 天線接口

50 歐姆特性阻抗

MIMO_MHB+MIMO_UHBCB

ANT4

49

IO

RF 天線接口

50 歐姆特性阻抗

MIMO_UHBCB

ANT5

65

IO

RF 天線接口

50 歐姆特性阻抗

PRX_N41+DRX_UHBCB

ANT6

60

IO

RF 天線接口

50 歐姆特性阻抗

PRX_UHBCB

WCN_BT_ANT

135

IO

WIFI、BT 二合一天

線接口

50 歐姆特性阻抗

WIFI/GPS/BT

GPS_ANT

140

IO

WIFI/BT 天線接口

50 歐姆特性阻抗

WIFI/BT

管腳名稱

管腳號

I/O

描述

DC特性

備注

VIBR_PMU

N6

PO

馬達驅動

接馬達正極 IOmax=200mA

2.7/2.8/3.0/3.3V

ISINK1

C1

OD

恒流 LED 驅動

開漏驅動 LED

ISINK2

B3

OD

恒流 LED 驅動

開漏驅動 LED

ISINK3

B2

OD

恒流 LED 驅動

開漏驅動 LED,可以作為預充指

示 LED 驅動

FLASH_LED1


FLASH_LED2


E2


E1


PO


PO


閃光燈驅動


閃光燈驅動


單通道最大電流 1.5A,雙通道最大 電 流 2.5A 。 手 電 筒 模 式37.5mA-400mA。




具體的一些 GPIO 詳細說明如我們提供的另一個附件:

MT6853_GPIO_Formal_Application_Spec_V1.0.xlsx



5.物理尺寸

模塊的機械尺寸,所有的尺寸單位為毫米。

圖片關鍵詞

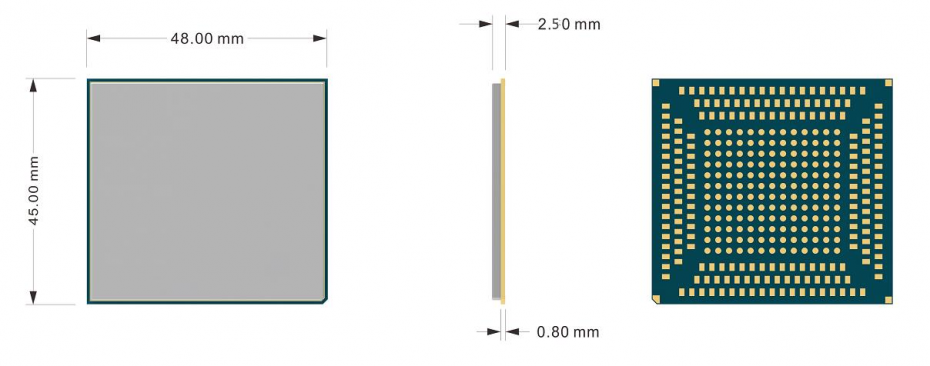

MT6853 俯視圖尺寸


MT6853 建議 Layout PCB 焊盤和管腳分布(Top View)





圖片關鍵詞XY6853A 5G AI智能模塊硬件設計手冊_V1.0.pdf
